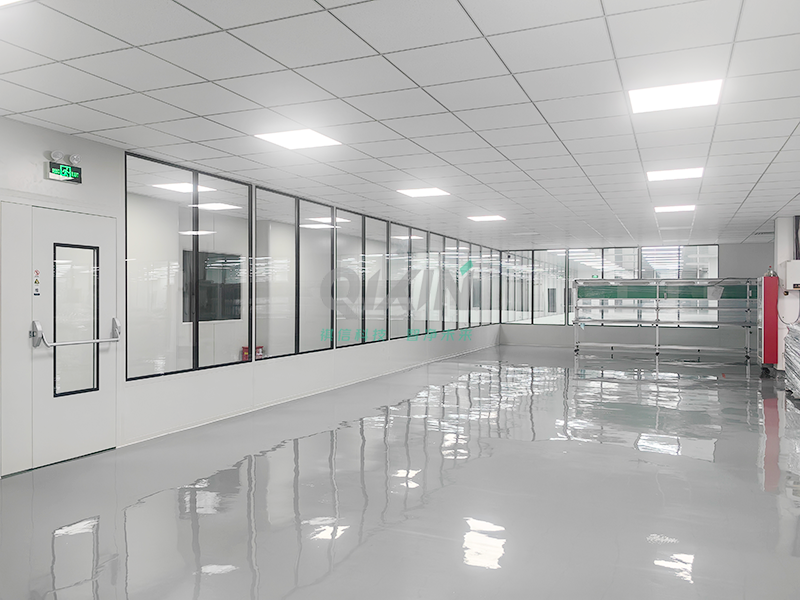

电子厂净化车间（又称洁净室）是半导体、芯片、精密电子元件等产品生产的核心场所，其设计需围绕 “控制微粒污染、稳定环境参数、保障生产精度” 三大核心目标，同时兼顾生产效率与安全性。以下是设计中需重点注意的事项：

一、精准匹配洁净度等级，避免 “过度设计” 或 “设计不足”

电子厂产品类型差异极大，对洁净度的需求天差地别：

芯片光刻、半导体封装等精密工序，需十级（ISO 4 级）至千级（ISO 6 级） 洁净度；

普通电子元件组装、PCB 板焊接等，可能仅需万级（ISO 7 级）至十万级（ISO 8 级）。

设计前需明确：

结合产品工艺文件，确定核心工序的微粒控制要求（如每立方米≥0.5μm 微粒数上限）；

按 “核心区最高等级、辅助区逐步降级” 的原则划分洁净分区（如光刻区百级→检测区千级→仓储区万级），避免全车间高等级设计导致的成本浪费；

参考国际标准（ISO 14644）或国内规范（GB 50073），确保等级参数（如换气次数、压差）与工艺需求严格匹配。

二、气流组织设计：确保 “洁净空气优先覆盖关键产线”

电子厂产线密集、设备高大（如光刻机、镀膜机），易形成气流死角，需通过科学气流设计消除污染积聚：


气流形式选择

高洁净度区域（如十级、百级）：采用单向流（层流），洁净空气从顶部高效过滤器垂直下送，经地面回风口排出，形成 “活塞式” 气流，强制带走微粒；

中低洁净度区域（如万级、十万级）：采用非单向流（乱流），通过顶部或侧部送风口送风，利用空气稀释作用降低微粒浓度。


避免气流短路与死角

设备布局需顺气流方向排列（如从送风口向回风口依次布置产线），避免大型设备阻挡气流；

产线下方、设备间隙需预留回风通道，必要时设置侧墙回风口或地板回风栅，防止粉尘在地面沉积；

通过 CFD 气流模拟软件提前验证，确保关键操作点（如芯片放置台、焊接工位）的气流速度≥0.3m/s（单向流区域）。

三、严格控制温湿度，适配电子元件 “敏感特性”

电子元件（尤其是半导体、精密芯片）对温湿度波动极其敏感：

温度：过高会导致设备热变形、元件氧化；过低可能引发材料脆化。通常控制在 20-24℃，精度 ±1℃（核心工序需 ±0.5℃）。

湿度：湿度过高（＞60%）易导致金属触点锈蚀、静电消散慢；湿度过低（＜30%）则静电累积风险剧增。通常控制在 45-60% RH，精度 ±5%。

设计要点：

空调系统需配备高精度温湿度传感器与 PID 调节模块，实时响应产线设备散热（如光刻机、烤箱）带来的局部温升；

高湿区域（如清洗工序）需单独设置局部除湿装置，低湿区域（如芯片封装）可通过加湿盘管或等温加湿设备补充湿度；

避免车间内外温差过大导致结露（尤其在梅雨季节），可在围护结构内侧增设保温层。

四、静电防护：从 “源头抑制” 到 “全程消除”

静电是电子元件的 “隐形杀手”（如芯片静电击穿、PCB 板吸附粉尘），设计需构建全链条防护体系：


基础接地系统

车间地面采用防静电 PVC 地板或导电环氧树脂地坪，接地电阻≤100Ω；

工作台、货架、设备外壳需通过铜带连接至接地干线，确保静电快速释放；

人员操作区设置防静电接地桩，员工需穿防静电服、戴防静电手环（接地电阻 1-100MΩ）。


空气静电中和

在百级 / 千级洁净区（尤其是无人自动化产线）配置离子风机，通过释放正负离子中和空气中的静电，确保区域静电电压≤100V；

送风系统中可加入离子化装置，避免洁净空气因高速流动产生静电累积。


物料防静电

物料传递窗、周转箱采用导电材料，避免塑料等绝缘材料使用；

包装材料需为防静电袋或金属箔，进入洁净区前需经过离子风淋去除表面静电。

五、污染源控制：“堵外防内” 双管齐下

电子厂的污染源主要来自外部带入与内部产生，设计需针对性拦截：


外部污染源拦截

人员净化：设置 “更衣→洗手→风淋→缓冲” 的进入流程，风淋室风速≥25m/s，确保吹除衣物表面粉尘；洁净服需为无尘面料，且与洁净等级匹配（如百级区穿连体服 + 口罩 + 鞋套）；

物料净化：原材料 / 半成品通过传递窗（带紫外线消毒或自净功能） 或气闸室进入，外包装需在洁净区外拆除，必要时进行真空清洁；

空气净化：新风需经 “粗效→中效→高效（HEPA/ULPA）” 三级过滤，高效过滤器需安装在送风口末端，避免二次污染。


内部污染源消除

产线局部排风：针对焊接（产生烟雾）、切割（产生粉尘）、清洗（挥发有机溶剂）等工序，在设备上方设置局部排风罩，排风风速≥1.5m/s，确保污染物不扩散；

设备选型：优先选用低发尘设备（如不锈钢材质、无润滑脂外露），转动部件需密封，避免摩擦产生粉尘；

工艺材料：限制使用易挥发、易产尘的辅料（如替代油性清洗剂为水性清洗剂）。

六、设备布局与空间规划：兼顾 “生产效率” 与 “洁净维护”

工艺流程优先

按 “原料→加工→检测→成品” 的顺序布置产线，避免交叉往返（如避免成品区与原料区相邻）；

高污染工序（如打磨、蚀刻）与高洁净工序（如光刻、封装）需物理隔离，通过压差控制（高洁净区相对正压，差值 5-10Pa）防止交叉污染。


预留维护空间

空调机组、风机、过滤器等设备需预留检修通道（宽度≥0.8m），高效过滤器安装位置需便于更换（如设置检修门）；

产线与墙面、产线之间预留≥1m 间距，方便清洁机器人或人工消毒（如擦拭、熏蒸）。


管线集成设计

洁净区顶部管线（风管、电缆、水管）需集中布置在技术夹层，避免裸露导致积尘；

工艺管线（如气体管道、纯水管道）需采用不锈钢材质，焊接连接（避免螺纹接口泄漏），并做防结露保温。

七、监控与应急：保障 “持续稳定运行”

实时监控系统

在关键区域安装粒子计数器（监测≥0.5μm、≥5μm 微粒浓度）、温湿度传感器、压差计，数据实时上传至中控室；

设定报警阈值（如微粒数超标、温湿度偏离），触发时自动声光报警，并联动空调系统调整。

应急保障设计

配备备用电源（UPS），确保洁净室在断电后 30 分钟内维持基本送风量，避免污染物反灌；

设置应急通道（与洁净区同等级别），通道门为防火防静电材质，且能从内部单向开启；

消防系统需适配洁净室特性（如采用洁净气体灭火，避免水喷淋损坏设备）。

总结

电子厂净化车间设计的核心是 “以工艺为中心”—— 既要满足精密生产对洁净度、温湿度、静电的严苛要求，又要通过科学的气流组织、污染源控制、空间规划提升生产效率与安全性。设计前需深度对接客户的产品特性、设备参数、产能规划，必要时通过三维建模与 CFD 模拟验证方案，最终实现 “洁净达标、运行稳定、成本可控” 的目标。
